4路双绞线视频电源数据汇聚器－双绞线视频电源汇聚器　　　　RJ45输入输出 电源环路输出 过流保护 接地端子

4路双绞线视频电源数据传输器－双绞线视频电源传输器　　　　　　 抗横纹干扰 可拆卸式镙丝端子接线 可靠性连接

适用于分散摄像头布线的汇聚式双绞线视频-电源-数据解决方案

产品概述

HT944PV-HB、HT944PVD-HB为4路双绞线视频电源(和数据)汇聚器，可以提供4路视频电源(和数据)，与单路视频电源(和数据)传输器HT9001PVD-F或HT9011VP配合使用，可以采用4根廉价的双绞线将多路摄像机汇聚至一点集中采用一根双绞线发送，较之前采用同轴电缆和强电电缆传输至摄像机(或视频信号源)方式大量节省线材和成本，同时提高了信号的抗共模干扰的能力。本设备采用标准的RJ45插座作为双绞线输入输出接口，内置电源过流保护和防雷击防浪涌电路，机壳提供接地保护端子，电源LED指示。

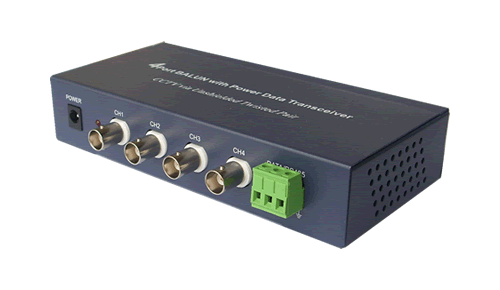

HT9044PVD为4路双绞线视频电源数据传输器，视频BALUN电路采用高品质环形滤波匹配电感线圈，将视频信号(或音频信号)转换为适合于在普通五类非屏蔽双绞线上传输的差分平衡信号，抗共模干扰和传输效果好，可应用于视频****、小区对讲、视频会议等场合。HT9044PVD采用宽大全金属机壳设计，内置4路独立的视频抗横纹滤波器及电源共模噪声抑制高频扼流圈及差模噪声滤波器，可有效改善同类小体积产品的视频信号受电源纹波噪声干扰现象，因此可确保各路同时在一条八芯五类双绞线上传输单路视频信号、+12V至50V直流（提供给摄像机和红外灯）或24V交流信号（提供给球机）和RS232-485转换器的控制信号至解码器或半球机的数据接口，完成视频信号、直流（或交流）电源和数据的共缆传输。另外，在不使用控制数据信号的应用中可以将数据信号传输用的双绞线与电源传输的双绞线对并接，此时该传输器为HT9044PV－双绞线视频电源传输器应用，可以将电源视频传输至300米较远距离。
电源视频数据（PVD）或电源视频（PV）双绞线传输器产品简化了布线工程，节省了线材用量。

HT9044PVD采用BNC母头接头，可靠的可拆卸式镙丝接线端子（免水晶头安装）与双绞线端口相连，各通道可以同时传输一路视频信号、电源和数据至远端的摄像机和红外灯，最远距离可达450米（12V至48V DC供电）。HT9044PDV和HT9044PV为业界首款双绞线视频电源数据或视频电源两用的具有镙丝接线的传输器。

CE认证****下载 　无源传输器CE认证****下载
FCC认证****下载ROHS认证****下载

产品型号

• HT944PV-HB　　　150米4路双绞线视频电源汇聚器
• HT944PVD-HB　　100米4路双绞线视频电源数据汇聚器
• HT9044PVD　　　300米4路双绞线视频电源数据传输器　－可拆卸镙丝接线端子
• HT9044PV　　　　400米4路双绞线视频电源传输器　－可拆卸镙丝接线端子

性能指标

• 频率响应DC-8MHZ
• 共模抑制比60dB
• 阻抗：BNC公头，端口75Ω
• 视频线输入输出：BNC母头
• 电源供电：DC插座
  +12V至或24V至36V交流（Rx接收端）
• 50dB至65dB电源共模噪声干扰抑制@10KHz
• POE电源通道低频去耦及高频旁路电容滤波
• 视频及电源通道瞬态浪涌抑制、吸收
• 视频双绞线接线端：镙丝口5.08mm超大间距
• 电源双绞线接线端：镙丝口5.08mm超大间距
• 数据双绞线接线端：镙丝口5.08mm超大间距
• 视频数据双绞线阻抗：100Ω
• 防雷接地输出：专用接地线（可选）
• 防雷等级：1级
• 防雷指标：6000V 1.2μS x 50 μS
  　 　 　　 3000V 8μS x 20 μS接地端子接入大地
• 工作温度：-10℃-70℃
• 储藏温度：-30℃-70℃
• 适用NTSC，PAL，SECAM，CCIR制式
• 安装尺寸：162X102X32mm


产品功能

• 采用高品质环形滤波电感平衡传输，75－100欧姆阻抗匹配
• 单根非屏蔽双绞线实时点对点平衡传输单路视频信号和电源
• 优异的大于60dB-CMRR，较高的抗共模干扰抑制能力
• 使用CAT5/5E或以上规格非屏蔽网线，成本低、布线灵活
• 即插即用，无需任何操作系统限制，无需输件安装调试
• 无需TCP/IP设置，无需防火墙、无安全漏洞隐患
• 一对无源收发器最远传输视频信号450－600米
• 与有源双绞线视频接收器 (HT801R) 配合使用，最远传输视频信号1500米
• 与有源双绞线视频发送器 (HT801T) 配合使用，最远传输视频信号1200米
• 支持即插即用，支持热插拨、无需电源，无需软件设置和维护
• 体型小巧，人性化设计，可直接置于摄像机后或防护罩内
• 内置瞬态、浪涌抑制、抗静电保护电路
• 内置空余双绞线对、地回路串扰抑制电路
• 视频+POE电源(+12V或AC24V)共缆传输
• ABS塑胶防水机壳，体积小、重量轻
• 24X7X365 全天侯工作，性能稳定可靠

双绞线连接方法

双绞线视频传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。



　　　　　　　　

RJ45 for Power Video Pin outs　　　　　　　　　　　　　　　　RJ45 for Power Video Data Pin outs

工程应用示意图

HT9011VPD-M HT9001PVD与HT944PVD-HB 与4/8/16无源有源接收器　 CCTV闭路电视****系统双绞线汇聚器传输示意图

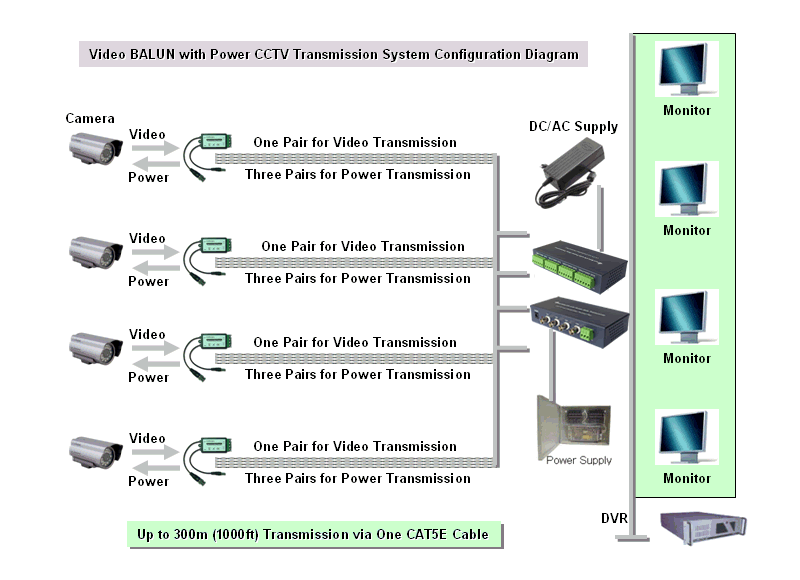

HT9011VP-F 与HT9044PVD　HT9044PV　 CCTV闭路电视****系统双绞线传输示意图

双绞线连接方法

双绞线视频传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。

纯铜非屏蔽双绞线的简单测量方法：一箱标准网线为305米(1000英呎)，用万用表测量单根线的头部和尾部电阻，纯铜五类网线通常为30欧姆之内，确保8根线每根线的电阻值要基本相等。

数据手册

HT9044PVD HT9044PV 　　　[中文手册] [English]
