网站首页 产品展示 双绞线视频传输器 HT9011VPD 单路双绞线视频电源传输器-带线型双绞线视频电源两用传输器



HT9011VP-24AC12DC  HT9011VP-36AC12DC
24V/36VAC-DC输入至12VDC-1A稳压输出功能


浩泰电子科技产品相对于同类产品的性能竟争优势

★输入电压无需极性识别:
直流输入电压极性防呆保护,在电源线路极性接反的情形下设备可正常工作,不会被损坏
★高输入电压范围:

独特的兼容18V至30V交流和直流宽范围输入,即使24V交流变压器波动或空载达30V交流,或者电源线有干扰冲击,设备依然可靠工作,无同类产品因过压损坏现象。

连续1A大输出电流:
卓越的稳压性能,12V直流1A连续大电流稳压输出,短路过流保护
*高安全性能抗老化:
3超强横纹抑制,3级防雷,耐火耐高温,抗静电、线路瞬态冲击保护

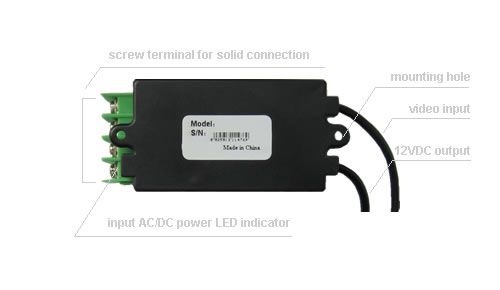

宽大而坚固的镙丝接线端子
7.5mm间距的宽大镙丝接线,稳固双绞线接线,即使用于室外环境也不会出现同类非镙丝接线产品环境风化导致的接线不良现象
POE电源 LED指示
提供远端传输的POE电源输入 ‘POWER GOOD’ LED指示,便于工程调试检测和维护
固定安装机壳设计
独特的可固定安装孔机壳设计,可将零乱的布线归一化管理,使工程化安装整洁明了
双面胶简易固定
除采用镙丝固定安装外,设备采用平底机壳还可使用双面胶简易固定


HT9011VPD-M
HT9011VPD-F
HT9011VPD-MA
HT9011VPD-FA
HT9011VPS
HTP0106PS
单路双绞线视频电源数据传输器-双绞线视频电源传输器       独家镙丝端子接线 无水晶头制作 可靠性连接
安防电源分配器 - 1分4路 1分6路安防电源分配器          过流保护 防击防护 电源指示 宽大镙丝接线端子

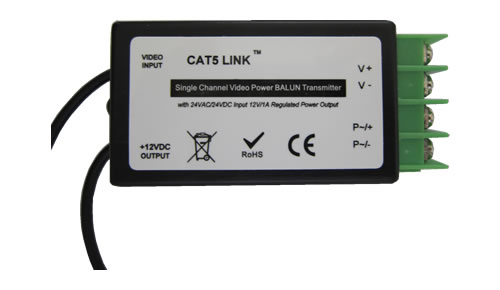

单路双绞线视频电源(24VAC/DC转12VDC)传输器-双绞线视频电源传输器 - HT9011VP-2412

产品概述

HT9011VPD、HT9011VPD-A和HT9011VPS为单路双绞线视频电源传输器,视频BALUN电路采用高品质环形滤波匹配电感线圈,将视频信号(或音频信号)转换为适合于在普通五类非屏蔽双绞线上传输的差分平衡信号,抗共模干扰和传输效果好,可应用于视频监控、小区对讲、视频会议等场合。HT9011VPD、HT9011VPD-A和HT9011VPS采用宽大机壳设计,内置视频抗横纹滤波器及电源共模噪声抑制高频扼流圈及差模噪声滤波器,可有效改善同类小体积产品的视频信号受电源纹波噪声干扰现象,因此可确保同时在一条八芯五类双绞线上传输单路视频信号、+12V至24V直流(提供给摄像机和红外灯)或24V交流信号(提供给球机)和RS232-485转换器的控制信号至解码器或半球机的数据接口,完成视频信号、直流(或交流)电源和数据的共缆传输。在不使用控制数据信号的应用中可以将数据信号传输用的双绞线与电源传输的双绞线对并接,此时该传输器为HT9011VPD-双绞线视频电源数据传输器应用,可以将电源视频数据传输至300米较远距离。 视频电源数据或视频电源双绞线传输器产品简化了布线工程,节省了线材用量。

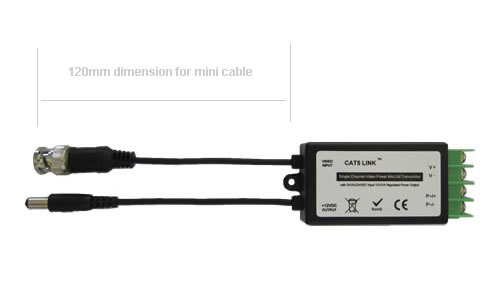

HT9011VPD为150mm带线BNC公头、电源150mm带线母头-7.5mm镙丝端子接口单路双绞线视频电源传输器,可以同时传输一路视频信号、电源和数据至远端的摄像机和红外灯,最远距离可达450米(12V至48V DC供电)。HT9011VPD-A型为分离式镙丝端子式传输器。HT9011VPD、HT9011VP和HT9011VPS为业界首款采用镙丝端线端子式双绞线视频电源或视频电源数据两用的传输器。
采用镙丝接线端子的优点:可以节省像采用RJ45接线端子方式制作水晶头的时间和费用。此外镙丝接线可以更加可靠。

HT9011VP-2412为150mm带线式24V交直流转12V直流视频电源传输器,适用于远端采用24V交直流集中供电,前端采用红外摄像机或高速球机等多路双绞线传输应用。

HT9011VP-24VAC12DC和HT9011VP-36VAC12DC分别为交流24V和36V输入12VDC/1A(稳压)电源输出的电源视频传输器,分别兼容24VDC、28VDC、36VDC和48VDC、60VDC直流输入的安防及通信供电稳压模式,提供高达92%的开关电源转换效率及极低的EMI干扰,对视频通道画质无任何网纹和横纹干扰。

HTP0104PS和HTP0106PS分别为1分4路和1分6路安防电源分配器,适用于双绞线传输中的多路POE电源应用。内置过电流保护、雷击浪涌抑制和电源指示,采用宽大镙丝接线端子输入输出。

 CE证书下载FCC证书下载



  • HT9011VPD-M    350-600米单路无源双绞线视频电源数据发射器-带线型POE视频传输器
  • HT9011VPD-F    350-600米单路无源双绞线视频电源数据接收器-带线型POE视频传输器
  • HT9011VP-M    350-600米单路无源双绞线视频电源发射器-带线型POE视频传输器
  • HT9011VP-F    350-600米单路无源双绞线视频电源接收器-带线型POE视频传输器
  • HT9011VPD-MA    350-600米单路无源双绞线视频电源数据发射器-带线型POE视频传输器
  • HT9011VPD-FA   350-600米单路无源双绞线视频电源数据接收器-带线型POE视频传输器
  • HT9011VP-MA    350-600米单路无源双绞线视频电源发射器-带线型POE视频传输器
  • HT9011VP-FA    350-600米单路无源双绞线视频电源接收器-带线型POE视频传输器
  • HT9011VP-2412  350-600米单路无源双绞线视频电源接收器-带线型24VACDC转12VDC视频电源传输器

性能指标

  • 频率响应DC-8MHZ
  • 共模抑制比60dB
  • 阻抗:BNC公头,端口75Ω
  • 视频线输入输出:150mm同轴线
  • 电源供电:+12V至
    或24V至36V交流(Rx接收端)
  • HT9011VP-2412 POE电源转换:
    24V交直流至12V直流/500mA-1A
    AC/DC-DC高达92%的转换效率
    电源防雷防浪涌、短路保护
  • 50dB至65dB电源共模噪声干扰抑制@10KHz
  • POE电源通道低频去耦及高频旁路电容滤波
  • 视频及电源通道瞬态浪涌抑制、吸收
  • 视频双绞线接线端:镙丝口7.5mm超大间距
  • 电源双绞线接线端:镙丝口7.5mm超大间距
  • 视频双绞线阻抗:100Ω
  • 防雷接地输出:专用接地线(可选)
  • 防雷等级:3级
  • 防雷指标:6000V 1.2μS x 50 μS
           3000V 8μS x 20 μS接地端子接入大地
  • 工作温度:-10℃-70℃
  • 储藏温度:-30℃-70℃
  • 适用NTSC,PAL,SECAM,CCIR制式
  • 安装尺寸:
    85*38*22mm     - HT9011VPD-F (带150mm同轴视频线、150mm电源线)
    85*38*22mm     - HT9011VPD-2412 (带150mm同轴视频线、150mm电源线)
    85*38*22mm     - HT9011VPD-M (带150mm同轴视频线、150mm电源线)

产品功能

  • 采用高品质环形滤波电感平衡传输,75-100欧姆阻抗匹配
  • 单根非屏蔽双绞线实时点对点平衡传输单路视频信号和电源
  • 优异的大于60dB-CMRR,较高的抗共模干扰抑制能力
  • 使用CAT5/5E或以上规格非屏蔽网线,成本低、布线灵活
  • 即插即用,无需任何操作系统限制,无需输件安装调试
  • 无需TCP/IP设置,无需防火墙、无安全漏洞隐患
  • 一对无源收发器最远传输视频信号450-600米
  • 与有源双绞线视频接收器 (HT801R) 配合使用,最远传输视频信号1500米
  • 与有源双绞线视频发送器 (HT801T) 配合使用,最远传输视频信号1200米
  • 支持即插即用,支持热插拨、无需电源,无需软件设置和维护
  • 体型小巧,人性化设计,可直接置于摄像机后或防护罩内
  • 内置瞬态、浪涌抑制、抗静电保护电路
  • 内置空余双绞线对、地回路串扰抑制电路
  • 视频+POE电源(+12V或AC24V)共缆传输
  • ABS塑胶防水机壳,体积小、重量轻
  • 24X7X365 全天侯工作,性能稳定可靠

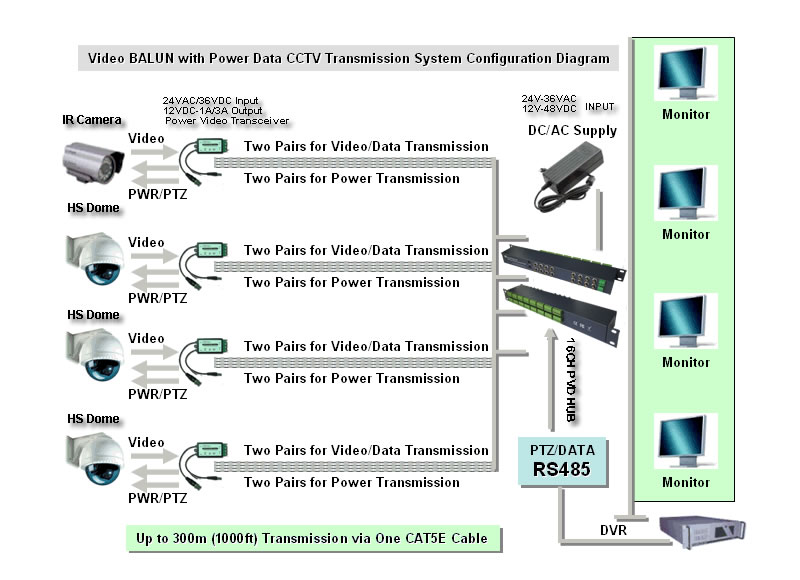

工程应用示意图


HT9011VPD-F HT9011VP-2412 HT9011VPD-M及上HT902TP CCTV闭路电视监控系统双绞线传输示意图


双绞线连接方法


双绞线视频传输器采用业界标准的EIA/TIA-568B接线方法,其接线次序分别为: 白橙/橙/白绿/蓝/白蓝/绿/白棕/棕
要求采用5类或超5类纯铜非屏蔽双绞线,接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。

数据手册

HT9011VP-F HT9011VP-M HT9011VP-2412  [中文手册]
HT9011VP-F HT9011VP-M  Operation Manual _English Version (PDF)
HT9011VP-24AC12DC  Operation Manual _English Version (PDF)
