单路双绞线视频电源数据传输器－双绞线视频电源数据传输器　　　　　　 迷你线 电源视频数据 RJ45水晶头
单路双绞线视频电源音频传输器－双绞线视频电源音频传输器　　　　　　 迷你线 电源视频音频 RJ45水晶头

HT9001PV和HT9001PVD分别为视频电源(PV)双绞线传输器视频电源数据(PVD)双绞线传输器，视频BALUN电路采用高品质环形滤波匹配电感线圈，将视频信号(或音频信号)转换为适合于在普通五类非屏蔽双绞线上传输的差分平衡信号，抗共模干扰和传输效果好，可应用于视频****、小区对讲、视频会议等场合。HT9001系列采用紧凑型机壳设计，内置视频抗横纹滤波器及电源浪涌吸收保护电路及差模噪声滤波器，可有效改善同类小体积产品的视频信号受电源纹波噪声干扰现象，因此可确保同时在一条八芯五类双绞线上传输单路视频信号、+12V至50V直流（提供给摄像机和红外灯）或24V交流信号（提供给球机）和RS232-485转换器的控制信号至解码器或半球机的数据接口，完成视频信号、直流（或交流）电源和数据的共缆传输。此外，控制数据信号也可以与视频及电源共缆传输。HT9001PV可以将电源视频传输至450米较远距离。HT9001PVD可以将电源视频传输至300米较远距离。

视频电源和视频电源数据双绞线传输器产品简化了布线工程，节省了线材用量。

HT9001PV和HT9001PVD具有150mm带迷你线BNC公头、电源150mm带线公母头－RJ45插座接口，可以同时传输一路视频信号、电源和数据至远端的摄像机和红外灯，最远距离可达350米（12V至48V DC供电）。

HT9001PVA-F/M具有150mm带迷你线BNC公头和RCA母头、电源150mm带线公母头－RJ45插座接口，可以同时传输一路视频信号、电源和音频至远端的摄像机和红外灯，最远距离可达350米（12V至48V DC供电）。

CE认证****下载 　无源传输器CE认证****下载
FCC认证****下载ROHS认证****下载

产品型号

• HT9001PV-FR　　100－550米双绞线视频电源发送器－迷你线/RJ45型POE视频传输器
• HT9001PV-MR　　100－550米双绞线视频电源接收器－迷你线/RJ45型POE视频传输器

• HT9001PVD-M　　100－350米双绞线视频电源数据发送器－迷你线/RJ45型POE视频传输器
• HT9001PVD-F　　100－350米双绞线视频电源数据接收器－迷你线/RJ45型POE视频传输器

• HT9001PVA-M　　100－350米双绞线视频电源音频发送器－迷你线/RJ45型POE视频传输器
• HT9001PVA-F　　100－350米双绞线视频电源音频接收器－迷你线/RJ45型POE视频传输器



性能指标

• 频率响应DC-8MHZ
• 共模抑制比60dB
• 阻抗：BNC公头，端口75Ω
• 视频电源数据线：150mm迷你线
• 电源供电：+12V至24V至36V交流（Rx接收端）
• 50dB至65dB电源共模噪声干扰抑制@10KHz
• POE电源通道低频去耦及高频旁路滤波
• 视频及电源通道瞬态浪涌抑制、吸收
• 视频双绞线接线端：RJ45插座
• 电源双绞线接线端：RJ45插座
• 视频双绞线阻抗：100Ω
• 防雷等级：3级
• 防雷指标：6000V 1.2μS x 50 μS
  　 　 　　 3000V 8μS x 20 μS接地端子接入大地
• 工作温度：-10℃-70℃
• 储藏温度：-30℃-70℃
• 适用NTSC，PAL，SECAM，CCIR制式
• 安装尺寸：
  45X25X23mm －　HT9001VP_D-F　 HT9001PVA_M/F（带150mmBNC公头视频-电源母头-数据/音频线）
  45X25X23mm －　HT9001VP_D-M　HT9001PVA_M/F（带150mmBNC公头视频-电源母头-数据/音频线）
• 机壳材料：PVC塑胶


产品功能

• 采用高品质环形滤波电感平衡传输，75－100欧姆阻抗匹配
• 单根非屏蔽双绞线实时点对点平衡传输单路视频信号和电源
• 优异的大于60dB-CMRR，较高的抗共模干扰抑制能力
• 使用CAT5/5E或以上规格非屏蔽网线，成本低、布线灵活
• 即插即用，无需任何操作系统限制，无需输件安装调试
• 无需TCP/IP设置，无需防火墙、无安全漏洞隐患
• 一对电源视频数据(PVD)收发器最远传输视频信号100－350米
• 支持即插即用，支持热插拨、无需软件设置和维护
• 体型小巧，人性化设计，可直接置于摄像机后或防护罩内
• 内置瞬态、浪涌抑制、抗静电保护电路
• 视频+POE电源(+12V或AC24V)+数据共缆传输
• PVC塑胶防水机壳，RJ45接口、结构紧凑、重量轻
• 24X7X365 全天侯工作，性能稳定可靠


工程应用示意图

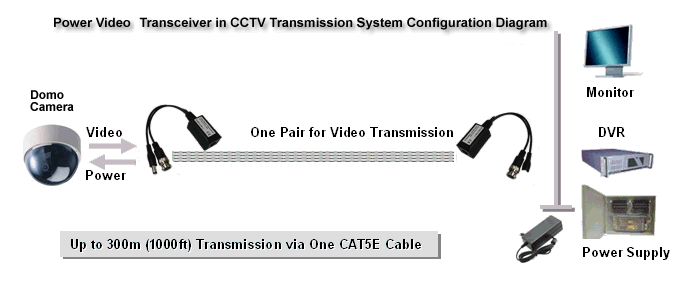

HT9001PV-FR　HT9001PV-MR 　电源视频传输器在CCTV闭路电视****系统双绞线传输示意图

HT9001PVD-F　HT9001PVD-M 　电源视频数据传输器在CCTV闭路电视****系统双绞线传输示意图

双绞线连接方法

双绞线视频传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。



　　　　　　　　

RJ45 for Power Video Pin outs　　　　　　　　　　　　　　　　RJ45 for Power Video Data Pin outs

数据手册

HT9001PVD-F HT9001PVD-M 　　　[中文手册]
HT9001PVD-F HT9001PVD-M 　Operation Manual _English Version (PDF)
HT9001PVA-F HT9001PVA-M 　Operation Manual _English Version (PDF)
