8路无源双绞线视频传输器
|
|
|
产品概述 |
|
HT908MP 点击放大
HT908TN 点击放大
|
HT908P系列8路双绞线视频传输器为抗横纹无源双绞线视频传输器，采用高品质环形滤波匹配电感线圈，将视频信号(或音频信号)转换为适合于在普通五类非屏蔽双绞线上传输的差分平衡信号，并内置横纹干扰视频滤波电路，因此抗共模干扰和传输效果与同类产品相比传输图像质量更清澈，可应用于视频****、小区对讲、视频会议等场合，可同时在一条八芯五类双绞线上传输四路视频信号或视频音频数据电源共缆传输，无源双绞线传输简化了布线工程，节省线材用量。
HT908P为BNC母头－7.5mm镙丝端子接口密封防水型，HT908MP为BNC母头－RJ45型金属机壳型、HT908TN为BNC母头-镙丝端子接口金属机壳型、HT908RT为带180mm同轴电缆BNC公头-RJ458路无源双绞线视频(音频)传输器、HT908TP为带180mm同轴电缆BNC公头镙丝接线端子8路无源双绞线视频(音频)传输器，非常适合应用于CCTV闭路电视****的接收端与DVR或监视器直接连接。
同轴线最大连接长度：(75-5电缆, 300米双绞线距离) 摄像头至发送端为50米, 接收端至DVR或监视器为25米。
 CE认证****下载 无源传输器CE认证****下载
 FCC认证****下载 ROHS认证****下载
|
产品型号
|
- HT908P 450－650米8路无源双绞线传输器－密封防水型
- HT908MP 450－650米8路无源双绞线传输器－金属机壳型
- HT908TN 450－650米8路无源双绞线传输器－BNC母头-镙丝端子金属机壳型
- HT908RT 450－650米8路无源双绞线传输器－带180mm同轴电缆BNC公头-RJ45金属机壳型
- HT908TP 450－650米8路无源双绞线传输器－带180mm同轴电缆BNC公头-可拆卸式镙丝端子金属机壳型
|
性能指标
|
|
产品功能
|
- 采用高品质环形滤波电感平衡传输，75－100欧姆阻抗匹配
- 单根非屏蔽双绞线实时点对点平衡传输4路视频或音频信号
- 优异的大于60dB-CMRR，较高的抗共模干扰抑制能力
- 使用CAT5/5E或以上规格非屏蔽网线，成本低、布线灵活
- 即插即用，无需任何操作系统限制，无需输件安装调试
- 无需TCP/IP设置，无需防火墙、无安全漏洞隐患
- 一对无源收发器最远传输视频信号450－600米
- 与有源双绞线视频接收器 (HT801R) 配合使用，最远传输视频信号1500米
- 与有源双绞线视频发送器 (HT801T) 配合使用，最远传输视频信号1200米
- 支持即插即用，支持热插拨、无需电源，无需软件设置和维护
- 内置瞬态、浪涌抑制、抗静电保护及视频低通滤波电路
- 内置空余双绞线对、地回路及通道间横纹串扰抑制电路
- 视频+POE电源(+12V或AC24V)共缆传输 - HT9011VP
- ABS塑胶防水和金属机壳防老化，体积小、重量轻
- 24X7X365 全天侯工作，性能稳定可靠
|

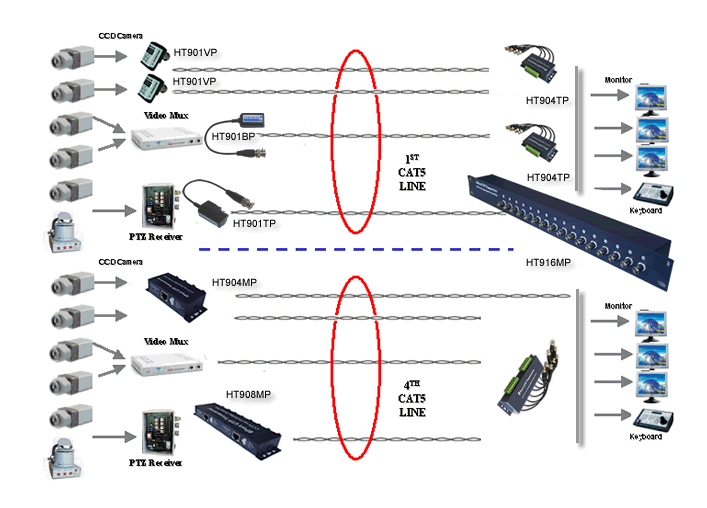

工程应用示意图
|
 |
双绞线连接方法
|
双绞线视频传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。
|
数据手册
|
 HT908P HT908MP HT908TN HT908TP (PDF文件) [English]
|
