4/8/16/32路1分2口视频放大型分配传输器

产品概述

中长距离的闭路电视****CCTV视频传输需要级联多路视频放大器和1分2口视频放大驱动型分配器同步输出至DVR和视频矩阵。HT7XXXXS系列多路1分2口广播级视频放大型分配传输器内置250MHz带宽广播级视频电路，独家采用单位器亮度清晰度智能同步调节,具有6dB增益和75欧姆输出匹配电路，广播级专业处理视频信号。

HT70408S、HT70816S、HT71632S、HT73264S采用防电磁干扰的金属机壳，输入输出均为BNC母头，并且设备均内置220V/ 50Hz AC 具保险丝(1A)电源和设备开关。

CE认证****下载 　无源传输器CE认证****下载
FCC认证****下载ROHS认证****下载

产品型号

• HT70408S 　　　　04路1分2口－04进08出广播级视频放大型分配传输器
• HT70816S 　　　　08路1分2口－08进16出广播级视频放大型分配传输器
• HT71632S 　　　　16路1分2口－16进32出广播级视频放大型分配传输器
• HT73264S 　　　　32路1分2口－32进64出广播级视频放大型分配传输器

性能指标

输入电压	220V/50Hz　或　12VDC/500mA
视频带宽	250MHz @ -3dB, 满负载带宽
平坦增益	6dB@1K-1MHz, 7.8dB@ 1.5M-5.8MHz
压摆率	1200V/uS　1K 欧姆负载
共模抑**	大于68dB
微分增益	小于0.8% @3.58MHz
微分相位	小于0.93度 @3.58MHz
通道串扰	68dB (典型值)
输入信号	04　08　16　32个视频信号
输出信号	08　16　32　64个视频信号
视频输入	1.0Vp-p/75欧最大2.0Vp-p/ 75欧姆
视频输出	1.0Vp-p/75欧最大2.0Vp-p/ 75欧姆，供给08 16 32 64台监视器使用
整机功耗	5－15W
输入输出	BNC母头标准插座　电源12VDC插座(可选)

产品功能

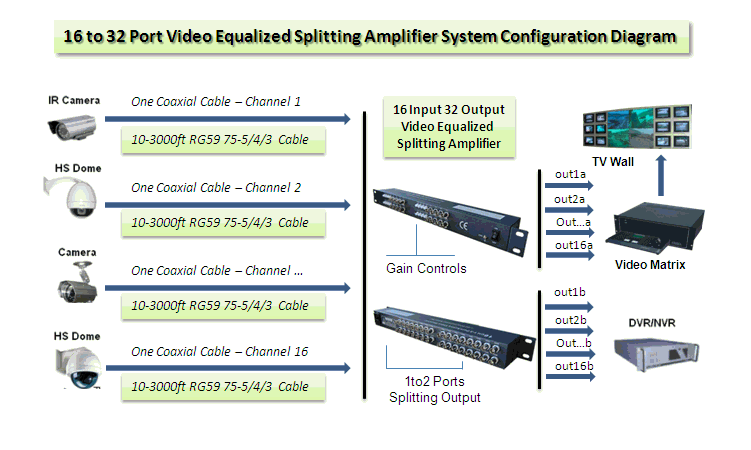

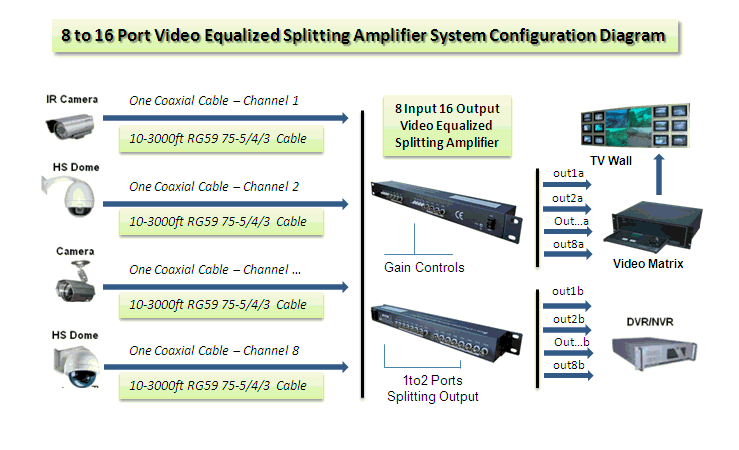

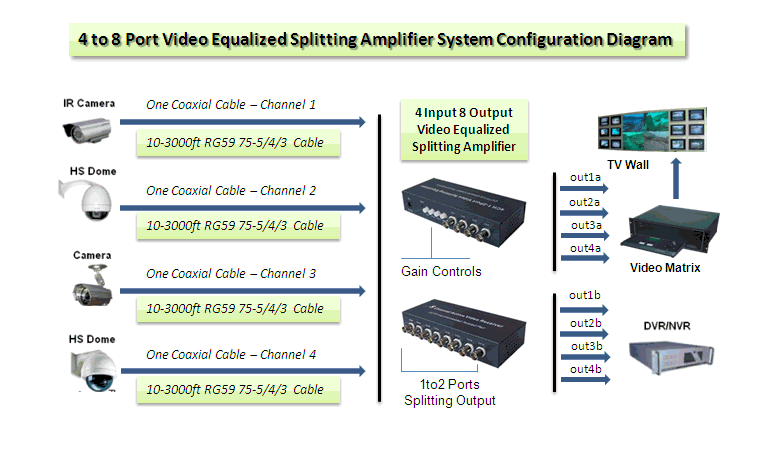

工程应用示意图

数据手册

HT70408S HT70816S HT71632S HT73264S (PDF文件)
