网站首页产品展示 HDMI/DVI 分配延长器系列 60米HDMI网线延长器 1分2/4/8口HDMI分配器

HDMI不仅可以满足目前最高画质1080P的分辨率，还能支持DVD Audio等最先进的数字音频格式，支持八声道96kHz或立体声192kHz数码音频传送，而且只用一条HDMI线连接，免除数字音频接线。同时HDMI标准所具备的额外空间可以应用在日后升级的音视频格式中。足以应付一个1080p的视频和一个8声道的音频信号。而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps，因此HDMI还有很大余量。这允许它可以用一个电缆分别连接DVD播放器，接收器和PRR。此外HDMI支持EDID、DDC2B，因此具有HDMI的设备具有“即插即用”的特点，信号源和显示设备之间会自动进行“协商”，自动选择最合适的视频/音频格式。

　　与DVI相比HDMI接口的体积更小，而且可同时传输音频及视频信号。DVI的线缆长度不能超过8米，否则将影响画面质量，而HDMI最远可传输15米。只要一条HDMI缆线，就可以取代最多13条模拟传输线，能有效解决家庭娱乐系统背后连线杂乱纠结的问题

60米HDMI网线延长器

支持HDMI1.3

兼容HDCP 1.2 协议

支持视频输入: 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

信号传输 :两条CAT5或者CAT6线（推荐使用）替代HDMI线，接受器和发射器之间线缆最长可达60米

支持视频输出 : 24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

支持 CEC

支持音频格式: DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

LED显示灯 : 当电源或者延长器工作时，相关的LED灯会变亮

使用AWG26规格的线缆,信号传输可达60米

无信号损失

安装简单

外置DC5V/0.8A的电源适配器

连接与操作

1.用一根 HDMI 1.3 的线缆将信号源与延长器的发射端连接起来，线缆最长可以达20米

2.用一根 HDMI 1.3 线缆将信号端与延长期的接受端连接起来，线缆最长可达20米

3.用两根cat5线或者cat6线（推荐使用）来代替HDMI线将延长器的发射端和接收端连接起来，最长可传输60米

4.将5V电源接到延长器上，对延长器供电

产品规格:HT601HDMIE

延长器接收端与发射端之间连接的CAT5或者CAT6线缆的最长…..……………可达 60 米

HDMI 输入…..………………….....…24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

支持音频格式输入..…………….DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

HDMI 输出…..…………….…....……24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

支持音频格式输出...…….……...DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

最大传输速率………………….………………….……………………………………5.1Gbps

输入视频信号 ………….…………………………..…………………….… 0.5~1.5Volts p-p

输出DDC信号 ……………………………………………………………… 5Volts p-p (TTL)

输入或者输出 HDMI1.3 线缆长度….....≤20m，使用 AWG26 标准HDMI 1.3规格的线缆

最大工作电流………………………………..…………………………………………...600mA

电源适配器规格…………………交流输入 (50HZ, 60HZ) 100V-240V; 直流输出5V/0.8A

工作温度范围……..…………….…………………………………….…………(-15 to +55℃)

工作湿度范围………………………….….……………..….5 to 90%RH (No Condensation)

尺寸(长*宽*高)……………………………….…………………………8.2X4.5X2.1 (cm)(RX/TX)

重量…..…………………………………………………………….……………………….0.505kg

1分2/4/8口 HDMI分配器 3D

HT612 1分2 HDMI分配器　　　　　　　　　　　　　HT614 1分4HDMI分配器　　　　　　　　　　HT618 1分8HDMI分配器

产品概述

HT612 HT614 HT618 HDMI高性能分配器内置HDCP性能（兼容HDMI1.3版本）解码/编码电路，并存贮重置编码的HDCP接收/发送密钥。该设备可接受1路HDMI/DVI数字视频图像及音频输入，电路采用1个8位MCU进行开机初始化配置，1个主I2C（给HDCP密钥）及2个从I2C总线通讯（1个给寄存器和逻辑电路，另一个给HDCP/DVI接收器），对信号进行复制和整形，输出为带有HDCP密钥的4路HDMI/DVI数字视频和音频信号。

产品型号

HT612 　　　　　1分2口HDMI/DVI分配延长器

HT614 　　　　　1分4口HDMI/DVI分配延长器

HT618 　　　　　1分8口HDMI/DVI分配延长器

性能指标

具有信号缓冲、放大能力
可以通过串接的方法实现超过15米的远距离传输（扩展）
通过堆叠的方法，可以显著提高HDMI输出端口的数量
支持480p，576p，720p，1080i，1080p分辨率
支持高清视频，优质、清晰、高达1080p的HDTV分辨率
轻松地连接到多通道的音频接收设备
完全支持HDMI1.3
完全兼容HDCP
安装快捷，操作简单

工程应用示意图

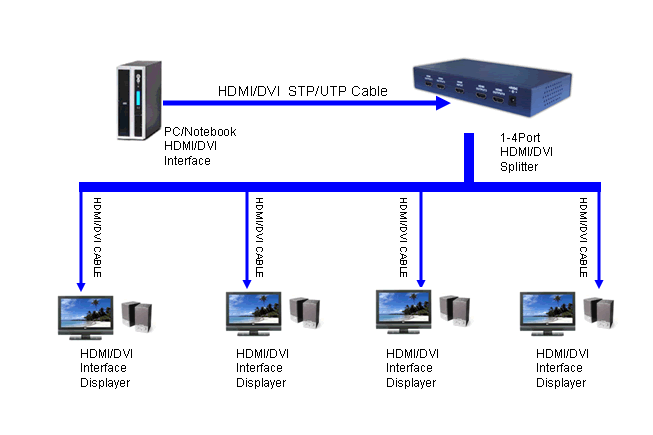

HT614　1分4口HDMI/DVI 点对点分配HDMI/DVI信号应用工程示意图

HDMI连接线及注意事项

HDMI分配传输器采用业界标准的HDMI屏蔽或非屏蔽，要求采用标准纯铜非屏蔽或屏蔽HDMI电缆，接头必须进行可靠错位焊接避免接触不良或双绞线间短路。

数据手册

HT614　 (PDF文件)
