网站首页 产品展示 微型单路VGA音频双绞线延长器系列 HT1101ST + HT1101SR微型VGA发送和自适应网线接收器



单路单屏VGA音频双绞线接收器  微型自适应VGA音频双绞线接收器

点击放大
HT1101ST (EasyToolTM) 中性品牌
点击放大

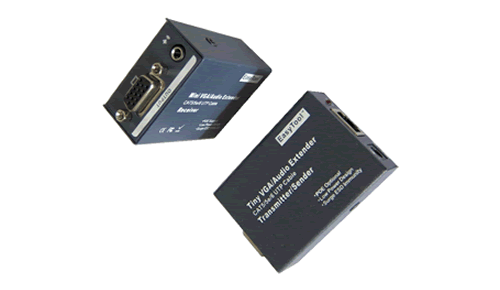

微型VGA音频网线发送器                     全自动VGA音频网线接收器

HT1101ST微型发送器与HT1101SR-5/10自适应VGA音频网线接收器组合 0-50米距离 50-100米距离
适合笔记本电脑展示、多媒体长线传输、多屏卡延长、VGA矩阵信号网线延长





迷你型发送器HT1101TM(带缓冲环路本地输出)+HT1101SR-5/10 微型自适应接收器组合套件 0-50米或50-100米


产品概述


中长距离VGA音频双绞线传输器采用特有的平衡均衡传输技术,解决由于视频音频传输线过长或地电位差环路电流等原因造成的显示设备(如液晶显示器、LCD/PDP/DLP平板电视、投影机)显示颜色失真,图象、文字发虚、重影或拖尾等现象。

HT1101ST为单路微型VGA音频接收器,内置680MHz视频编码器,将单端VGA视频信号和音频信号编码转换成平衡方式的差分信号,经过标准的网线传输。HT1101ST采用大功率超强防****,具有极高的稳定性和可靠性。

HT1101SR为单路微型自适应VGA音频双绞线接收器,内置350MHz带宽视频平衡接收、浮地电位差抑制、静电浪涌抑制、12dB均衡6-9极点补偿、清晰度及亮度增益调节、2-32ns自适应RGB延时校正色散补偿(RGB Skew Correction)、行场数字解码、自适应图像偏移校正)、60MHz / 0.2%THD+N音频平衡接收、双绞线电源输入供电(POE技术)、RS485-RS232转换等广播级电路。分辨率为XVGA-1024*768@60Hz 传输距离为10-650米,HT1101SR支持最大分辨率为1920*1080@100Hz。

*HT1101SR-30为0-30米单路微型自适应VGA音频双绞线接收器
*HT1101SR-60为20-60米单路微型自适应VGA音频双绞线接收器
*HT1101SR-100为60-100米单路微型自适应VGA音频双绞线接收器



产品型号

  • HT1101SR-30 -  0-30米单路微型自适应VGA音频双绞线接收器
  • HT1101SR-60 -  20-60米单路微型自适应VGA音频双绞线接收器
  • HT1101SR-100 - 60-100米单路微型自适应VGA音频双绞线接收器
  • HT1001SR-POE  - 0-100米POE型微型自适应VGA双绞线接收器

性能指标

  • 视频驱动带宽:350MHz @ -3dB (HT1101SR)
  • 视频驱动增益:6-12dB @ 全带宽
           6-12dB @ 0-50MHz, 12dB @ 50-150MHz
  • 视频输出回损:大于20dB@ 10MHz
  • 色散扭曲校正:2-32nS延时补偿
  • 图像偏移校正:10-380像素自动搜索捕捉
  • 双绞线输入口:RJ45母头插座
  • 双绞线输入阻抗:100欧姆
  • RJ45视频输入信号:0-2Vp-p (100欧姆负载)
  • RJ45音频输入信号:-2.5V 至+2.5V
  • RJ45音频输入阻抗:10k 欧姆
  • VGA输出接口:HD15针母头
  • VGA输出信号:0-0.7Vp-p (75欧姆负载)
  • VGA输出阻抗:75 欧姆
  • 音频输出接口:3.5mm立体声音频插座
  • 音频输出阻抗:300-600 欧姆
  • 电源供电:+9V或+12V DC/ 500mA (或双绞线POE供电)
  • 安装尺寸:64X45X23mm

产品功能

  • 采用广播级带宽平衡均衡传输方式,抗共模干扰能力强
  • 单根非屏蔽双绞线实时点对点传输VGA图像和音频信号
  • 使用CAT5/5E或CAT6以上规格非屏蔽网线,成本低、布线灵活
  • 即插即用,无需任何操作系统限制,无需输件安装调试
  • 无需TCP/IP设置,无需防火墙、无安全漏洞隐患
  • 具有6-12dB增益、6-9段均衡补偿,确保信号高保真还原
  • 2-32nsRGB扭曲延时色散校正,10-190像素图像偏移校正
  • 电源LED指示、视频和音频输入信号LED指示(可选)
  • VGA+双绞线传电源(POE)和RS232-RS485转换(可选)
  • 行场信号数字整形电路,兼容非标准VGA-RGBHV接收设备
  • 兼容HT1101-2/3/4/5/6/8/16/32 分播式及HT1102T_04T局端式VGA音频发送器
  • 内置视频输入输出端静电浪涌保护、热插拨及地电位差抑制电路
  • SMT制造工艺,镀锌板金属丝印机壳,确保连继工作时可靠散热
  • 24X7X365 全天侯连续工作,性能稳定可靠
智能型自适应RGB色散扭曲纠正补偿 VGA音频双绞线色散纠正延时接收器 HT1101CR-D


10-380像素图像偏移校正 VGA音频双绞线图像偏移校正接收器 - HT1101OR
普通VGA双绞线传输器在距离稍长时,由于VGA传输器传输行场同步信号是经过加权零值拆分后以共模的信号方式编码在RGB差分信号之上,随着双绞线距离增加以及双绞线绞合的非对称性和扭曲,发送器与接收器间的共模地电位差通常也会随之增大,同时编码后的行场HV斜率(Slew Rate)响应随着双绞线长度增加(阻性感性容性电抗增加)而降低并产生相对时延,因此接收端的行场HV解码电路还原的行场HV信号实际已落后RGB信号数个甚至于数百个像素时钟信号,这也就是我们在实际工程现场发现的图像左移数厘米的行滞后现象。如上图所示--因图像左移而形成黑条(红线框内)。

通常的媒体广告工程可以用调节平板显示设备(如液晶或等离子)"AUTO“校正功能键,从而接受VGA双绞线传输器的图像偏移缺陷。但是这种”AUTO“功能也是有“局限”的,首先如果偏移过大时显示设备的“AUTO”功能就有可能捕捉失灵,此外只能针对固定VGA分辨率,当图像从标准的桌面模式XGA-1024X768进入影像播放模式SVGA-800X600或720X480/576分辨率时,有时又必须再重新进行一次”AUTO“才能达到最佳效果。第三,绝大多数投影设备、大屏幕LED幕墙和DLP视频大型矩阵拼接系统通常无自动行场偏移校正功能,或在实际工程操作中无法进行多次校正。

HT1101OR图像偏移校正VGA双绞线接收器不但具有独立的亮度及清晰度调节,还具有卓越的10-380像素校正功能,进行自动图像左移(或右移)偏移校正,非常适合于投影设备、大屏幕LED幕墙和视频大型矩阵拼接系统应用。设备独家于业界拥有自动行信号延时检测及RGB-H信号偏移纠错电路,能够自动地并有效地对不同传输距离、不同图像分辨率形成的不同偏移量进行校正。

工程应用示意图

HT1101ST与HT1101SR 50米点对点迷你型VGA音频双绞线传输器应用工程示意图

HT1101TM与HT1101SR 70米点对点迷你型VGA音频双绞线传输器应用工程示意图

HT1101CT与HT1101CR 300米点对点VGA音频双绞线传输应用工程示意图


HT1101CT-3与HT1101SR和HT1101RM 50-100-300米点对点VGA音频双绞线传输应用工程示意图

双绞线连接方法


VGA音频双绞线传输器采用业界标准的EIA/TIA-568B接线方法,其接线次序分别为: 白橙/橙/白绿/蓝/白蓝/绿/白棕/棕
要求采用5类或超5类纯铜非屏蔽双绞线,接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。

网线选择和工程注意事项:
A.必须采用8根铜质网线,通过电阻测量方法确认。通常305米(1000英尺)一箱超五类铜质网线每根实测应当在30-38欧姆之内,确保8根线中每根线电阻值尽量一致。
B.必须严格按照VGA音频双绞线传输器要求的B类网线排序接法(EIA/TIA-568B),确保VGA音频双绞线发送端和接收端的双绞线压接的水晶头线对一一对应。
C.发送端与接收端的水晶头压线必须要牢固可靠,2个水晶头收发端共2X8个压接触点,其中任何一个不可靠压接就有可能会造成屏闪甚至没有图像显示现象,建议采用正规厂家和全铜压线端子水晶头。
D.建议采用名厂的具有标准显卡输出的电脑主机或笔记本电脑做为VGA播放源,发送信号源与接收显示设备建议可靠接地。
E.双绞线传输线缆不得与附近强电电缆并行或共缆传输,以消除强干扰或浪涌对设备形成不稳定或有可能的设备损坏。

数据手册

HT1101SR HT1101TRM (PDF文件)
