单路无源双绞线音频传输器　底噪抑制音频传输器　(增强型　工程型)　　 咨询电话：0755-86351018　86351028

HT101P系列单路双绞线音频传输器分增强型、工程型2大类，设备内部采用高品质环形滤波匹配电感线圈，将音频信号转换为适合于在普通五类非屏蔽双绞线上传输的差分平衡信号，抗共模干扰和底噪抑制效果好，可应用于音视频****、小区对讲、音视频会议等场合，可同时在一条八芯五类双绞线上传输四路音频视频数据电源共缆传输，无源双绞线传输器可以直接安装于摄像机后端简化了布线工程，节省线材用量。

HT101P-E为增强型抗干扰无源双绞线音频传输器，内部具有双绞线AB输出输入端(UTP+ UTP-)不平衡度校正、回损吸收及邻近通道串扰差模信号吸收及抗浪涌或抗雷击电路，从而提高同类产品因空余双绞线悬浮(无传输信号或无接地)和双绞线对绞合不严格对称而形成的通道底噪串扰抑制功能，确保在空余双绞线无接地或采用非标双绞线传输信号等复杂环境的传输效果。因而HT101P、HT101P-E又称底噪抑制双绞线音频传输器。

HT101P-E为RCA(莲花端子)工程型双绞线音频传输器，HT101P-E为镀金头RCA(莲花端子)增强型双绞线音频传输器。

产品型号

• HT101P 　　 450－650米单路无源双绞线音频传输器－迷你线式工程型(RCA公头、镙丝端子)
• HT101P-E 　 450－650米单路无源双绞线音频传输器－迷你线式增强型(镀金RCA公头、镙丝端子

性能指标

• 频率响应：10-20kHz
• 输入输出幅度：0V 至+/-3.5Vp-p
• 共模抑制比大于68dB　@1kHz
• 差模抑制校正> 36dB　(HT101P HT101P-E)
• 线路回损：大于16dB
• THD音频总谐波失真：＜0.003%
• 通道隔离度抑制：大于58dB
• 插入损耗：＜0.3dB
• 输入输出阻抗：RCA公头(镀金) 300Ω/600Ω (HT101P HT101P-E)
• 接线镙丝端口：100Ω
• 同轴线最大连接长度：(75-5电缆, 600米双绞线距离)
  摄像头至发送端为50米
  接收端至DVR或监视器为25米
• 瞬态抑制：3500V 1.2uS/50mS (HT101P-E)
• 双绞线线材：100米小于15欧姆
• 工作温度：-25℃-85℃
• 储藏温度：-30℃-70℃
• 适用NTSC，PAL，SECAM，CCIR制式
• 产品尺寸：
  22*36*120mm　 －　HT101P　HT101P-E

产品功能

• 采用高品质环形滤波电感平衡传输，75－100欧姆阻抗匹配
• 单根非屏蔽双绞线实时点对点平衡传输4路音频信号
• 优异的大于60dB-78dB CMRR，较高的抗共模干扰、底噪串扰抑制
• 使用CAT5/5E或以上规格非屏蔽网线，成本低、布线灵活
• 即插即用，无需任何操作系统限制，无需输件安装调试
• 无需TCP/IP设置，无需防火墙、无安全漏洞隐患
• 一对无源收发器最远传输音频信号400－600米(HT101P-E音频信号远距离为650米)
• 内置空余双绞线对地悬浮串扰、地回路横纹干扰抑制电路(HT901EP HT901BP HT901HP HT901RP HT901PV)
• 内置双绞线A、B输出输入(UTP+ UTP-)不平衡度校正电路(HT901EP HT901BP HT901HP HT901RP HT901PV)
• 与有源双绞线视频接收器 (HT801R) 配合使用，最远传输视频信号1500米
• 与有源双绞线视频发送器 (HT801T) 配合使用，最远传输视频信号1200米
• 支持即插即用，支持热插拨、无需电源，无需软件设置和维护
• HT901体型小巧，人性化设计，可直接置于摄像机后或防护罩内
• 内置瞬态、浪涌抑制、抗静电保护电路
• 视频+POE电源(+12V或AC24V)共缆传输 - HT901PV HT904PVD HT908PVD
• ABS塑胶防老化机壳，体积小、重量轻
• 24X7X365 全天侯工作，性能稳定可靠

HT101P 　HT101P-E吸塑包装

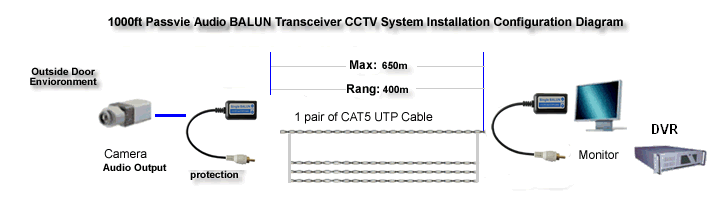

工程应用示意图

双绞线连接方法

双绞线视频传输器采用业界标准的EIA/TIA-568B接线方法，其接线次序分别为： 白橙／橙／白绿／蓝／白蓝／绿／白棕／棕
要求采用5类或超5类纯铜非屏蔽双绞线，接头必须进行可靠错位焊接避免接触不良或双绞线线对间短路。

数据手册

HT101P HT101P-E (PDF文件)
HT101P HT101P-E Operation Manual _ English Version (PDF文件)
