网站首页 产品展示 全数字视频音频数据以太网光端机 HT-OVD系列光端机

业务电话:+86 755 86351028 86351018 86351008
业务QQ:1774010847 业务QQ:3645936


高清VGA音频数据非压缩数字光端机

高清VGA音频数据光端机是通过光纤非压缩传输高分辨率(最高1920x1080)模拟或数字计算机视频信号的理想设备,高达300MHz带宽,它能毫无损失的把图象信号传送到几百米甚至25公里外的显示终端上进行显示。HT10VGA-OVD, HT10AVC-OVD采用高达10位, 165Mbps处理速率和自动黑幕电压补偿校正的非压缩式纯数字传输模式,能从根本上克服采用H264等压缩方式造成的图像分辨率下降, 图像編码解包丢失形成的停頓、拖尾、重影等现象,清晰的重现图象画面。音频采用高达24bit高位采样。VGA光端机无电磁辐射,系统具有极高的保密性,同时显示设备和信号源在电气上完全的隔离开来,无地回路电位差或浪涌冲击隐患,具有极高的抗干扰能力。

产品性能

300MHz 视频带宽@RGB三基色
最高支持RGB分辨率高达1920x1080, 最低640x480, 最高刷新率72Hz
RGB输入电压:0.7Vp-p, HV输入电压:3.3V-5V 标准LVTTL-TTL电平
全实时高质量的传输,无延迟
信噪比(加权):>58dB
具有极强的抗干扰能力,可在较恶劣环境中工作
VGA连接HD-15-F 母头
平均无故障工作时间>10万小时

控制数据指标: 格式-RS485/422/232,码率:DC-250kb/s, 误码率:10-9
连接器:线卡或串口中(9针)

音频指标:采样标准:24bit, 加权信噪比:>80dB
音频带宽:20Hz-20kHz, 输入阻抗:高阻 输出阻抗:15-50欧姆,最大输入电压:3Vp-p

光接口指标:光输出功率:-8~3dBm(更大光功率可选)
光波长:1310nm/1550nm
光接口形式:FC 光接收灵敏度:-18dBm

其它: 电源220V, 工作温度:-40至75度, 相对湿度:0-95%不结露


数字音视频数据以太网开关量电话光端机


独家采用单板整机式线路板-可靠性设计,摈弃子母板卡式结构
三级防雷防浪涌防静电 输入输出级视频缓冲直流钳位滤波电路


HT-XXXXX-OVD光端机系列采用最新光纤通讯技术,将1-16路、64路视频、多路RS-232/RS-422/RS-485数据、开关量、电话、音频、以太网数字信号等波分复用(WDM)在一条光纤上传输。视频信号兼容PAL、NTSC和SECAM制式;以太网带宽有效带宽达到100M,具有10M/100M自适应性能。
该产品安装方便,无需任何调节即可工作,可以在长达20-40公里的距离上传输高质量的视频、数据和以太网信号。支持电路热插拔同时设备具有浪涌和三级防雷击保护。
目前该产品广泛应用于广播电视传输、视频监控、大型办公娱乐场所、城市道路监控、银行跨区联网、多媒体视频会议、多媒体远程教育、高速公路监控和楼宇控制等领域。

出厂测试: 实芯10G的光缆测试,24公里光缆+两个耦合器

性能特点

在单芯光纤上传输1-16/64路视频、多路RS-232/RS-422/RS-485数据、开关量、电话、音频、以太网
所有视频、音频数据信号输入输出端均具有三级防雷,提高了设备的稳定性
8/10位数字视频编码和无压缩传输技术,16位数字音频编码高保真传输技术
输入输出级-发送接收端视频直流钳位、低通滤波及视频缓冲电路
内置自动功率控制(APC)电路,确保光信号恒定输出和极高的动态范围
支持RS-232, RS-422, RS-485(全/半双功)等数据信号格式
严格的物料选择和质量控制确保产品高品质和高可靠
独特的以太网10M/100M自适应技术,支持G.652/G.655光纤传输
电源-SYC(Fiber Link)-视频/音频指示LED可监示系统状态
1310/1490/1550nm WDM 超低功耗 热插拔支持 工业级产品
提供常用的FC/ST/SC接口,多模或单模传输,支持上下WDM/CWDM波分复用
独家超低功耗设计,SMD表贴技术,金属带安装孔铝制机壳
可选的2.5/4/6U独立式/ 插卡式机型,适合分散或集中的各种不同的应用场合

产品参数:
光纤接口:FC/PC, SC/PC, ST/PC可选
光波长:多模850nm/1310nm,单模1310nm/1550nm
发送功率:≥-9dBm
接收灵敏度:优于-34dBm(误码率<10-11)
传输距离:0~20Km(单模光纤,标准型) 0~40Km(单模光纤,中距型) 0~60Km(单模光纤,长距型)
0~80Km(单模光纤,长距型) 0~2Km(多模光纤,标准型)
注:可根据不同需求定制为不同光接口类型。

视频
信号制式:PAL/NTSC/SECAM
标称输入输出电平:1Vp-p
标称输入输出阻抗:75Ω
每通道带宽:8 MHz
抽样频率:16MHz
量化等级:8-10bit
微分增益:1%(典型值)
微分相位:1 (典型值)
加权信噪比:70dB(典型值)
色亮度延时差:10ns(典型值)
色亮度增益差:±10%(典型值)
连接器:BNC 注:支持正向、反向、双向视频。

音频
每通道带宽:20Hz~20KHz
采样频率:96KHz
量化等级:24bit
输入阻抗(Line-in):47Ω(非平衡)
输出阻抗(Line-out):10Ω(非平衡)
标称输入输出电平:2Vp-p
非平衡加权信噪比:85dB(典型值)
总谐波失真:0.1%(典型值)
连接器:BNC|RJ45口|镙丝压线口
注:支持正向、反向、双向音频。

异步数据
接口类型:RS232/RS485/RS422/ Manchester码
工作模式:全双工/半双工
通讯速率:300~115200波特率
误码率:<1×10 -9
数据连接器:RJ45口|镙丝压线口
注:支持正向、反向、双向数据

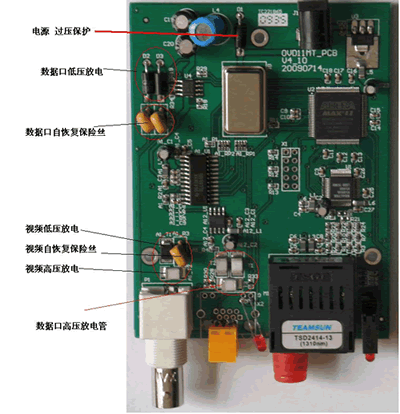

三级防雷电路

典型应用示例
以2V-2A2D1K1D1E机型为例,用户需要在局端电视墙监视并控制20公里左右远端智能球。同时实现远端的音频监控、报警探头输入和现场的电话、以太网的全速接入。
采用2V2A2D1K1D1P1E光端机的连接使用情况如下图所示:

纯视频数字视频光端机

HT10-OVD 1路正向视频
HT20-OVD 2路正向视频
HT40-OVD 4路正向视频
HT80-OVD 8路正向视频
HT160-OVD 16路正向视频
HT40S-OVD 4路正向视频(小壳)
HT320-OVD 32路正向视频
HT80S-OVD 8路正向视频(小壳)



带1路反向数据的数字视频光端机

HT11-OVD 1路正向视频+1路反向数据
HT21-OVD 2路正向视频+1路反向数据
HT41-OVD 1路正向视频+1路反向数据
HT81-OVD 2路正向视频+1路反向数据
HT161-OVD16路正向视频+1路反向数据
HT41S-OVD 4路正向视频+1路反向数据(小壳)
HT321-OVD 32路正向视频+1路数据
HT81S-OVD 8路正向视频+1路反向数据(小壳)


带1路双向数据的数字视频光端机

HT232-OVD 双向RS232数据
HT485-OVD 双向RS485数据
HT11B-OVD 1路正向视频+1路双向数据
HT21B-OVD 2路正向视频+1路双向数据
HT41B-OVD 4路正向视频+1路双向数据
HT81B-OVD 8路正向视频+1路双向数据

带音频的数字视频光端机(可根据客户要求定制各个功能的方向)
HT10-1A-BB-OVD 1路双向视频+1路双向音频
HT11-1A-BB-OVD 1路双向视频+1路双向音频+1路反向485数据
HT10-1A--OVD 1路正向视频+1路正向音频
HT11-1A-OVD 1路正向视频+1路正向音频+1路反向485数据
HT20-2A--OVD 2路正向视频+2路正向音频
HT21-2A-OVD 2路正向视频+2路正向音频+1路反向485数据
HT00-4A--OVD 4路正向音频
HT01-4A-OVD 4路正向音频+1路反向485数据
HT40-4A--OVD 4路正向视频+4路正向音频
HT41-4A-OVD 4路正向视频+4路正向音频+1路反向485数据
HT00-8A--OVD 8路正向音频
HT01-8A-OVD 8路正向音频+1路反向485数据
HT80-8A--OVD 8路正向视频+8路正向音频
HT81-8A-OVD 8路正向视频+8路正向音频+1路反向485数据
HT00-16A--OVD 16路正向音频
HT01-16A-OVD 16路正向音频+1路反向485数据

带以太网的数字视频光端机(可根据客户要求定制各个功能的方向)
HT40-1E-OVD 4路正向视频+1路以太网
HT80-1E-OVD 8路正向视频+1路以太网



HT81-4A-4K-1E-OVD
8路正向视频+4路双向音频
+4路正向开关量
+1路以太网+1路反向485数据


带开光量的数字视频光端机(可根据客户要求定制功能的方向)

HT10-1K-OVD 1路正向视频+1路正向开关量
HT10-1A1K-BB-OVD 1路双向视频+1路双向音频+1单向开关量
HT40-1K-OVD 4路正向视频+1路正向开关量
HT80-1K-OVD 8路正向视频+1单向开关量

带电话的数字视频光端机(可根据客户要求定制各个功能的方向)
HT21B-2K-1E-1P
2路正向视频+1路双向485+2路开关量
+1路电话+1路以太网
HT41-10K-1E-1P
4路正向视频+1路反向485+10路开关量
+1路电话+1路以太网

单路视频+1路数据+1路开关量(报警)+1路以太网+1路电话多业务光端机

该产品采用最新光纤通讯技术,将1路视频、1路RS-232/RS-422/RS-485数据、1路开关量、1路电话、1路以太网复用在一条光纤上传输。视频信号兼容PAL、NTSC和SECAM制式。该产品安装方便,无需任何调节即可工作,可以在长达20公里的距离上传输高质量的视频、音频、数据和以太网信号,以太网有效带宽可达到线速100M。目前该产品广泛应用于广播电视传输、视频监控等领域。




HT11-1K1P-1E
1路正向视频+1路RS232/RS485-422+1路开关量+1路电话+1路以太网


性能特点
在单芯光纤上传输1路视频、1路RS-485数据、1路开关量、1路电话、1路以太网
8/10位数字视频编码和无压缩传输技术
支持RS-232, RS-422, RS-485(全/半双功)等数据信号格式
视频AGC提供更强的适应性和更稳定的图像
严格的物料选择和质量控制确保产品高品质和高可靠
兼容PAL、NTSC 和SECAM视频制式
电源和其它参数指示LED可监视系统状态
SMT表面贴装技术
低功耗和即插即用的免调试安装

视频特性
视频路数: 1
视频接口形式: BNC
信号制式: PAL/NTSC/SECAM
视频输入 / 输出阻抗: 75 Ω(不平衡)
视频输入 / 输出电压: 1VP - P(峰- 峰值)
视频带宽: 8MHz
视频采样: 16MHz高速采样
微分增益:( 10%-90%APL) DG <1%( 典型值)
微分相位: ( 10%-90%APL) DP <0.7°( 典型值)
视频信噪比 (加权): S/N ≥ 70dB (最大光学链路损耗时)

数据特性
数据通道数: 多路反向数据
数据接口端子:标准工业接线端子
数据接口信号: RS-232、RS-422、RS-485、开关信号
码速率: 0~256Kbps
误码率:≤ 10-9
开关量特性
接口形式: 工业端子
模式: 常开或常闭
输入: 无源接触点或TTL电平

电话特性
接口形式: 工业端子
语音带宽: 8kHz
工作方式:点对点热线、程控交换机、来电显示
失真:<0.8%
以太网特性
接口速率: 10/100Mbit/s自适应 ,默认为100MBPS工作状态
接口形式: 非屏蔽超 5 类RJ-45 座
支持协议: IEEE 802.3U 100Base-TX ,10/100M以太网标准
通讯工作方式: 全双工或半双工

光学特性
波长:1310/1550nm
光纤类型:单模
最大链路损耗:12dB
输出光功率:–5 ~ –12dBm
接收灵敏度:-35dBm
连接器:FC/PC (SC 或 ST 可选)
环境要求
环境温度:-40 ℃~+85 ℃
贮存温度:-45 ℃~+95 ℃
相对湿度:0~95% (无冷凝结)
额定供电电压: DC 5V
电源功耗:3 w(Input:DC5V 1000mA)
多路光端机机箱、机柜、机框
机框式数字视频光端机可将多路(1~16路)视频信号和多路(1~16路)控制信号远距离光纤传输。传输通道采用模块化设计,视频信号与PAL,NTSC等全制式复合视频信号兼容。数据接口支持RS232/RS422/RS485标准,波特率0-100kbps。光模块和核心电路均采用进口元器件,稳定性高,所有的光、电接口均符合国际标准,适用于不同的工作环境。机框式数字视频光端机是高可靠性、高性价比的长距离视频传输系统。产品带有状态指示, 可监控系统的正常运行。其采用结构模块化设计,用户可根据现场具体情况灵活选择或定制配置。

产品特点:
* 自动恢复过载保护
* 无电磁干扰、无射频干扰、无地电流
* 超级光学动态范围,使用时无需调节
* 平均无故障工作时间 (MTBF) 大于10万小时
* 自主知识产权大规模专用集成电路核心
* 电源、链路、视频动态指示
* 插卡式和独立式结构

应用范围:
* 智能交通系统(ITS)
* 高速公路视频监控系统
* 收费站视频监控系统
* 高保真视频会议系统
* 闭路电视工业监视
* 安防系统
HT2.5U 19英寸 2.5U防锈机框
HT4U 19英寸 4U防锈机框
点击看大图





HT6U 19英寸 6U防锈机框



多路汇聚式光端机 节点式级联光端机 网络管理式光端机(可根据客户要求定制各个功能的方向)


功能简介:


4/8路汇聚光端机是一种数字型光信号接收转发设备,能够同时接收4只单路光汇聚视频发射机发出的光信号,然后通过一根光缆发射出去,在接收端,用4路视频光端机接收机还原出视频信号。优点是:采用数字信号接收转发的方式工作,确保信号无损;采用接收转发的方式工作,大大延长了通讯距离;将分散输出的多路视频集中到一块板卡上输出,便于管理,同时也极大的增加了配套机箱管理的视频容量


视频兼容PALNTSCSECAM多种制式

即插即用,使用过程中无需断电维护,可带电热插拔

采用8/10PCM数字视频编码,非压缩数字传输。
采用8位编码时,视频质量满足国际标准RS250C中距离传输准;
采用10位编码时,视频质量满足国际标准RS250C短距离传输标准

无电磁干扰(EMI)、射频干扰(RFI)以及共地回路干扰

在光预算范围内,信噪比(SNR)>67dB

单模传输,最大传输距离100Km

采用模块化结构,功能扩展简单

可独立式/19英寸2.5U机架安装

LED灯显示设备工作状态

可选网管功能


HT41C-OVD 4路汇聚式光端机
HT81C-OVD 8路汇聚式光端机



链式级联以太网光端机 单网口/双网口光纤接收器


链接说明:
中心机房我公司生产的单纤光纤收发器(机壳上贴有“局端”标识)。
A点放一台级联式双网口光端机,OPT1口接中心机房过来的光缆,OPT2口接向B点,B点放一台级联式双网口光端机,OPT1口接A点过来的光缆,OPT2口接向下一个点, 可以以此类推向下级联。末端N点接一台我公司的单纤收发器(机壳上贴有“户端”标识)。每个级联的节点可以有2个网口,可以接2台网络设备!由于接收端内置了卓越的去抖动电路和以太网协议的重整,因此工程应用中最大级联个数最高可达100多个, 各级联端延伸距离可达20-40km。

应用说明:
级联式以太网光端机不同于传统的点对点式以太网光端机(以太网光纤收发器), 适用于采用一级制光纤的工程应用, 从而大量地简化了工程布线和安装成本.

适用工程:
以太网视频服务器、网络摄像机、网络硬盘录像机和大型中长距离组网工程。



HT1E-DC-OVD 单网口以太网级联接发器
HT2E-DC-OVD 双网口以太网级联接发器
